冷却塔整体系统解决方案

冷却塔是用水作为循环冷却剂,从一系统中吸收热量排放至大气中,以降低水温的装置;其冷是利用水与空气流动接触后进行冷热交换产生蒸汽,蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置,以保证系统的正常运行,装置一般为桶状,故名为冷却塔。

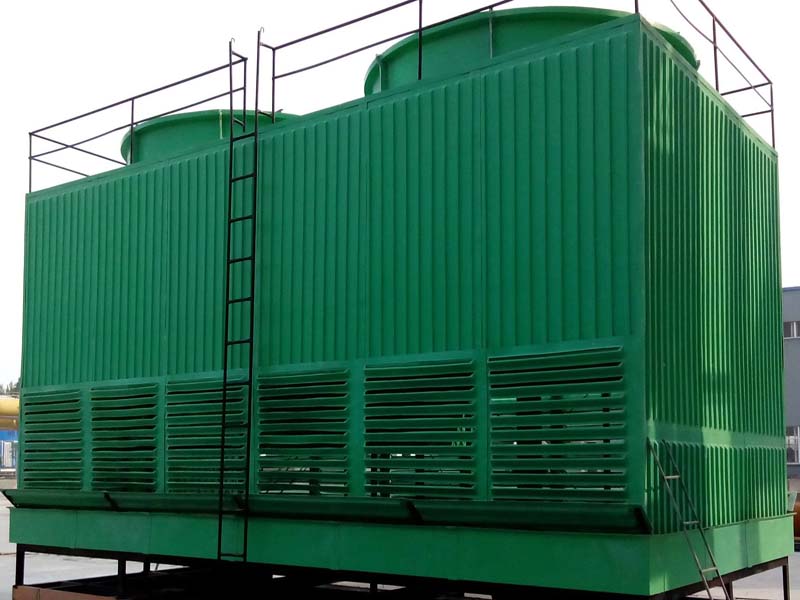

逆流塔
1、水在塔内填料中,水自上而下,空气自下而上,两者流向相反一种冷却塔。
2、逆流冷却塔热力性能好、分三个冷却段:
①布水器到填料顶这一空间,此段的水温较高,所以仍可将热量传给空气。
②填料水与空气热交换段。
③填料至集水池空间淋水段,水在此段被冷却称之为“尾效”。在我国北方水温可下降1-2℃。综上所述,逆流塔比横流塔在相同的情况下,填料体积小20%左右,逆流塔热交换过程更合理冷效高。
3、配水系统不易堵塞、淋水填料保持清洁不易老化、湿气回流小、防冻化冰措施更容易。多台可组合设计,冬季以所需的水温水量可合并单台运行或全部停开风机。
4、施工安装检修容易、费用低,常用在空调和工业大、中型冷却循环水中。
横流塔
1、水在塔内填料中,水自上而下,空气自塔外水平流向塔内两者流向呈垂直正交一种冷却塔。常用在噪声要求严格的居民区内,是空调界使用较多的冷却循环塔。优点:节能、水压低、风阻小、亦配置低速电机、无滴水噪声和风动噪声,填料和配水系统检修方便。
2、可随建筑形状随意构筑基础多台放置,根据所需的水温分别启动单台或多台冷却塔。
3、应注意的是:框架要多40%热交换时要有较多的填料体积,填料易老化、配水孔易堵塞、防结冰不好、湿气回流大。横流塔的优点正是逆流塔的缺点。
无填料冷却塔
采用独特的喷雾喷嘴安装在冷却塔底上部进风处,有喷雾自旋无电机送风和塔顶排风两种方式。将热水经喷嘴内旋片时产生内旋流形成细微雾状化喷出,使雾状存 在、向上喷顺流亦下落逆流两个冷却时效。雾化均匀无中空现象,冷却效果稳定、电能消耗低、漂水率0.01%,不用填料、造价低寿命长,符合 GB7190.1-1997国家标准。使用范围冶金、食品、化工、高浊、高温、防腐冷却塔。
封闭式冷却塔
1. 封闭式冷却塔是传统冷却塔的一种变形和发展。它实际上是一种蒸发式冷却塔,冷却器和湿式冷却塔的组合,它是卧式的蒸发式冷却塔,工艺流体在管内流过,空气 在管外流过,两者互不接触。塔底蓄水池内的水由循环泵抽取后,送往管外均匀地喷淋下来。与工艺式流体热水或制冷剂和管外空气并不接触,成为一种封闭式冷却 塔,通过喷淋水增强传热传质的效果。
2.封闭式冷却塔适用于对循环水质要求较高的各种冷却系统,在电力、化工、钢铁、食品和许多工业部门有应用前景。另一方面,与空冷式热交换器相比,蒸发式冷却塔利用管下侧水的蒸发潜热,使空气侧传热传质显著增强,也具有明显的优点。
密闭式冷却塔(也叫蒸发式空冷器)将管式换热器置于塔内,通过流通的空气、喷淋水与循环水的热交换保证降温效果。由于是闭式循环,其能够保证水质不受污染,很好的保护了主设备的高效运行,提高了使用寿命。外界气温较低时,可以停掉喷淋水系统,起到节水效果。推着国家节能减排政策的实施和水资源的日益匮乏,密闭式冷却塔在钢铁冶金、电力电子、机械加工、空调系统等行业得到了广泛的应用。北方地区冬季气温通常在零度以下,密闭式冷却塔的运行防冻问题日益突出,如果解决的不好,可能冻坏换热管或冷却塔其他部件。根据不同的工艺特点,密闭式冷却塔有的冬季全天运行,有的部分时间段运行,有的几乎不用。但都需要考虑防冻问题。
如果在冬季密闭式冷却塔不需要运行,停机时,须将喷淋水和内部循环水排空。封闭式冷却塔,又称闭式冷却塔,蒸发冷却器。
无填料喷雾冷却塔
产品简介: 噪声低、节能、节水、冷效稳定、维修量少。
产品详情:
1、节能降温效果好;
2、冷效稳定;
3、工作水压低、节能高效;
4、噪音低;
5、飘水量小,节水效果显著;
6、维修量少,减少生产成本;
7、新型喷雾推进通风冷却塔整体采用积木式的模块化结构,而且塔身内部的进、出风道在塔体下部隔离,简化了塔身结构,减轻了塔体重量,同时便于运输和拼装。
WGFB冷却塔的结构:
1、WGFB无填料喷雾冷却塔采用高效低压离心雾化装置(喷头压力:0.035MPa)作为冷却元件取[代了传统的填料塔的填料和布水装置,使整塔几乎成为一个空塔,结构大大简化。
2、WGFB无填料喷雾冷却塔在取消填料和布水装置后,将雾化装置安装在进风道上方,水的喷射方向与轴流风机抽吸的冷风同向,同时水有上升和下降两个过程,冷却也有顺流冷却和逆流冷却两个过程。
3、GFN无填料喷雾冷却塔是通过雾化装置将水喷成雾状,使空气和水的微小粒状均匀接触,而填料塔是通过布水喷头将水分布在填料上以膜状与冷风接触。
4、GFN塔因填料取消,使塔体载荷大大减小,勿需更多支承梁板,土建结构简化,节约土建投资  。

冷却塔整体系统解决方案
